針對數位IC/SoC/FPGA設計的第4單元preview:SoC Design,說明本單元的目標,內容及講課方式

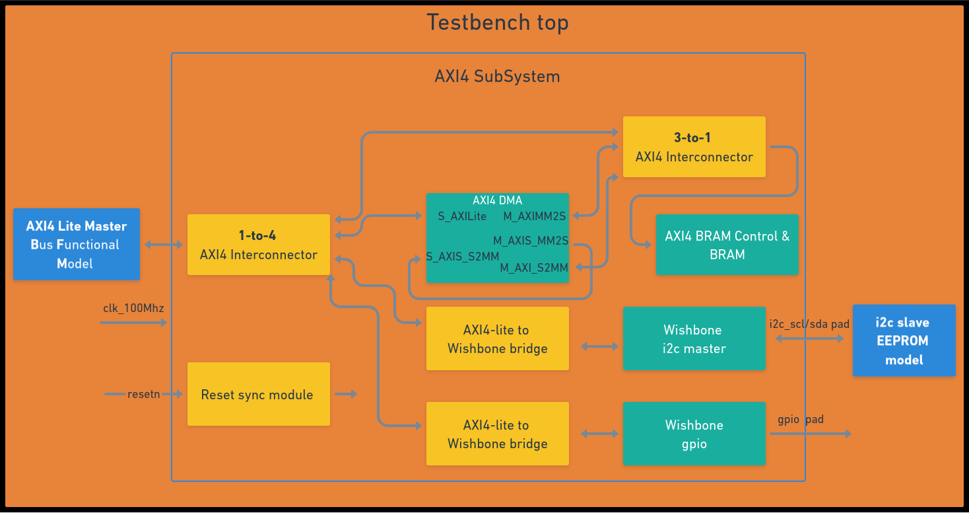

理解數位設計的Bus匯流排;以及不同Bus匯流排的轉換/橋接 熟悉AXI DMA的功能,模擬,及使用方式與時機 學會使用BFM(不使用CPU model)架設 Testbench並模擬SoC子系統 完成ARM CA9 SoC軟硬體設計(子系統週邊DMA/GPIO/I2C/SRAM)
